Настройка Draytek 2910vg с резервным каналом через 3G USB Модем и VPN

Добавлено на 10.04.2011 – 15:12

imageНа сегодняшний день многие компании имеют распределенную структуру, например,  головной офис и несколько филиалов по городу или по стране,
одна из типичных потребностей компании общая локальная сеть. Вторая типичная проблема- возможные перебои с интернетом у оператора, если такая вероятность существует, то  отсутствие связи с другими офисами может обернуться серьезным финансовыми или иными сложностями, для решение этой проблемы можно использовать запасной канал, например радиоканал от сотовых операторов по технологи 3G или Yota.

Предположим, в головном офисе установлен маршрутизатор Cisco 3825 с поддержкой VPN(IPSec), для организации общей защищенной сети между головным офисом и филиалами в качестве маршрутизатора выбран Draytek 2910vg с поддержкой 3G и балансировкой на запасной канал 3G от Билайн.
Включаем маршрутизатор и подключаем модем…

Коробка DrayTek Vigor 2910vg

Коробка DrayTek Vigor 2910vg



Коробка DrayTek Vigor 2910vg



Коробка DrayTek Vigor 2910vg

Коробка DrayTek Vigor 2910vg



Коробка DrayTek Vigor 2910vg 3G Модем Билайн

3G Модем Билайн бизнес

DrayTek Vigor 2910vg 3G Модем Билайн

DrayTek Vigor 2910vg 3G Модем Билайн

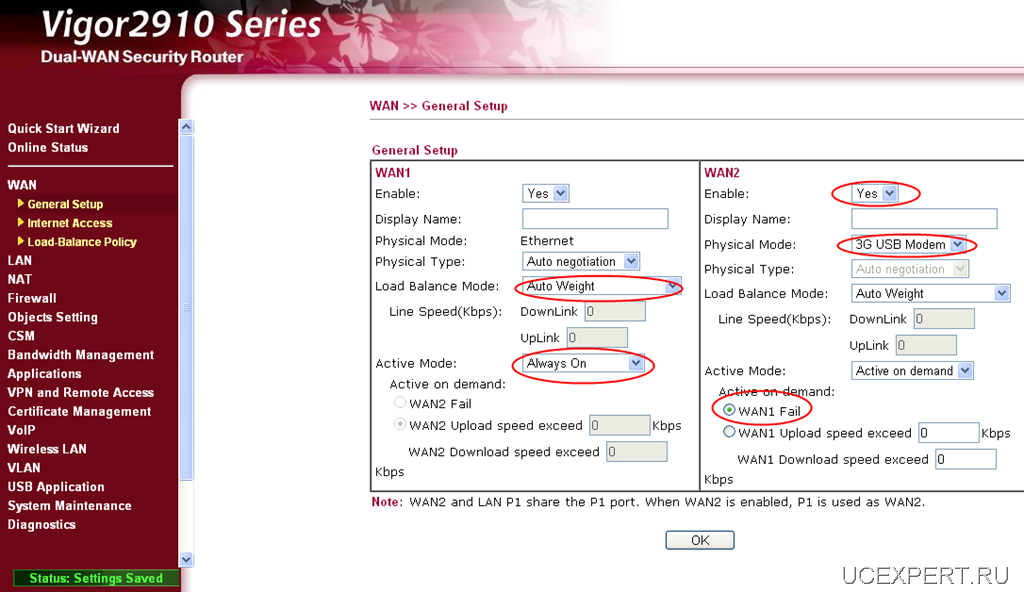

Для настройки балансировки на резервный канал 3G необходимо выполнить несколько простых действий, представленных на рисунках ниже, перенастройка или перепрошивка 3G USB модема не требуется, необходимо просто подключить устройство и настроить маршрутизатор. Модем от Билайн MF626 HSDPA USB.






На этом настройка закончена, страница статуса будет иметь следующий вид:


Теперь если основной канал окажется недоступен, маршрутизатор переключится на резервный канал 3G.

Для создания VPN можно использовать модель LAN-to-LAN где в качестве серверной стороны выступает Cisco 3825, в качестве клиента Draytek. Для создания такого подключения необходимо

иметь публичный(внешний) IP адрес на 3G модеме.

(LAN=192.168.1.0)—draytek—(WAN=11.11.11.11) —-VPN—- (WAN=22.22.22.22 )—-cisco 3825 —-(LAN=192.168.2.0)
Конфигурация со стороны Cisco должна иметь примерно следующий вид:

version 12.2
no parser cache
no service single-slot-reload-enable
service timestamps debug uptime
service timestamps log uptime
service password-encryption
hostname Cisco1720
logging rate-limit console 10 except errors
enable password
memory-size iomem 15
mmi polling-interval 60
no mmi auto-configure
no mmi pvc
mmi snmp-timeout 180
ip subnet-zero
no ip domain-lookup
ip dhcp pool 1
network 192.168.2.0 255.255.255.0
default-router 192.168.2.1
ip audit notify log
ip audit po max-events 100
ip ssh time-out 120
ip ssh authentication-retries 3
no ip dhcp-client network-discovery
crypto isakmp policy 1
hash md5
authentication pre-share
lifetime 3600
crypto isakmp key 123 address 11.11.11.11
crypto ipsec transform-set cm-transformset-1 esp-des esp-md5-hmac
crypto mib ipsec flowmib history tunnel size 200
crypto mib ipsec flowmib history failure size 200
crypto map cm-cryptomap local-address Ethernet0
crypto map cm-cryptomap 1 ipsec-isakmp
set peer 11.11.11.11
set transform-set cm-transformset-1
match address 100

interface Ethernet0
description connected to Internet
ip address 22.22.22.22 255.255.255.240
half-duplex
crypto map cm-cryptomap
interface FastEthernet0
description connected to EthernetLAN_1
ip address 192.168.2.1 255.255.255.0
speed auto
router rip
version 1
passive-interface Ethernet0
network 210.243.151.176
network 192.168.2.0
no auto-summary
ip classless
ip route 0.0.0.0 0.0.0.0 Ethernet0
no ip http server
access-list 100 permit ip 192.168.2.0
0.0.0.255
192.168.1.0
0.0.0.255

snmp-server community public RO
line con 0
exec-timeout 0 0
password 7 06575D7218
login
line aux 0
line vty 0 4
password
login
line vty 5 15
login
no scheduler allocate
end

Со стороны Draytek:

Common Settings:
a. Укажите Profile Name(имя профиля).
b. Выберите «Enable this Profile».
c. Выберите  Dial-Out nd set the Idle Timeout as 0 to retain this tunnel till terminated by the remote site.
Если выбрано Always on , установите «Enable PING to Keep alive» и пропишите любой IP из удаленной сети в поле «PING to the IP» , Drytek попробует установить соединение если тунель недоступен.
2. Dial-Out Settings:
a. Enable the IPSec tunnel.
b. Укажите IP адрес VPN сервера.
c. Укажите ключ IKE Pre-shared Key.
d. Разрешите  IPSec Security Method и выберете  DES.
4. TCP/IP Network Settings:
Укажите адрес и маску удаленной сети. Вид настроек представлен на рисунке ниже:




Если все верно, Draytek подключится к VPN серверу.
