SIP-DECT система Panasonic KX-TGP600

Добавлено на 06.05.2016 – 20:03 11 Коммент.

SIP-DECT телефон Panasonic KX-TGP600 это небольшая однобазовая телефонная система ориентированная, преимущественно, на малый бизнес, поддерживает 8 беспроводных трубок или настольных телефонов, до 8 одновременных вызовов и использование 8 независимых SIP-линий.

В портфолио беспроводных решений Panasonic есть SIP-DECT микросотовая система KX-UDS124. Однобазовая система SIP-DECT, где может быть только один базовый блок, долгое время на российском рынке была представлена моделью Panasonic KX-TGP500, но теперь появилась ещё одна очень интересная модель – SIP-DECT система KX-TGP600. Старшая модель отличается от предыдущей большими возможностями. Во-первых, к ней можно подключить не только дополнительные “родные” трубки с цветным экраном, но и “родной” беспроводной DECT настольный (стационарный) телефон. Идея очень неплохая, так как настольные беспроводные телефоны в основном используют Wi-Fi, который в отличие от DECT больше подвержен помехам и работает менее стабильно. Во-вторых, новая “шестисотая” модель, как и предыдущая, может регистрировать на базе до 8 независимых SIP-аккаунтов, но поддерживает до 8 одновременных разговоров, в отличие от “пятисотой”, где их число ограничивалось всего тремя одновременными разговорам. Для увеличения зоны охвата беспроводной сети предусмотрены репитеры Panasonic KX-A406.

Ключевые особенности  KX-TGP600

  • Подключение до 8 трубок или настольных беспроводных телефонов на базу
  • До 8 независимых SIP-регистраций
  • Поддержка SIP (IETF RFC3261 и связанных)
  • До 8 одновременных разговоров
  • Подключение до 6 репитеров KX-A406 для увеличения дальности охвата
  • Простота настройки и обслуживания
  • Высокое качество звука и встроенное шумоподавление
  • Цветной ЖК-дисплей 1,8 дюйма 65 000 цветов беспроводной трубки KX-TPA60 с подсветкой
  • Возможность подключения настольного DECT-телефона KX-TPA65
  • Возможность подключения дополнительных трубок KX-TPA60, также трубок для микросотовой системы KX-UDT121/131
  • Эко режим с низким потреблением электроэнергии
  • Беспроводная трубка работает до 11 часов в режиме разговора и до 200 часов в режиме ожидания
  • Поддержка электропитания базы по Ethernet – PoE

Ниже, в виде таблицы, представлены подробные технические характеристики

VoIP
IETF SIP version 2 (RFC3261 и связанные RFC) Да
Поддеркжа BroadWorks / BroadSoft Inc. Да
Поддержка Asterisk / Digium, Inc. Да
Аудио кодеки
Широкополосные кодеки G.722 /G.722.2 (AMR-WB)
Узкополосные кодеки G.711a-law / G.711μ-law / G.729a
Сеть
10 / 100 base-T auto MDI / MDIX Ethernet LAN порт 1
IP режимы IPv4, IPv6, дуальный IPv4/IPv6
Безопасность
Secure RTP Да
SIPS/SIP-TLS Да
Управление и автонастройка
HTTP / HTTPS / FTP / TFTP и встроенный веб-интерфейс Да
Поддержка QoS
DSCP Да
IEEE 802.1q Да
TOS Да
Кнопки и индикация
Статус-индикатор базы LED
ЖК-экран трубки KX-TPA60 1.8 дюйма, 65000 цветов
DECT
Беспроводной интерфейс DECT
Радиочастота 1.88 GHz — 1.90 GHz
Характеристики телефонии
Подключение трубок до 8
Количество линий до 8
Одновременные вызовы Узкополосный кодек: Разговоров 8 + Конференции 2
Широкополосный кодек: Разговоров 4 + Конференции 2
Выбор трубки для входящих вызовов Да
Выбор трубки и номера для исходящего вызова Да
Повторный набор Да
Режим «не беспокоить» Да
Анонимный вызов (CLIR) Да
Запрет анонимных вызовов Да
Отображение имени и номера вызывающей стороны (CLIP, CNIP) Да
DTMF донабор во время вызова Да
Трёхсторонняя конференция Да
Перевод вызова Да
Удержание вызова Да
Условная и безусловная переадресация Да
Ожидание вызова Да
Записная книга (KX-TPA60) До 500
Журналы вызовов входящие/исходящие/пропущенные (KX-TPA60) 20 / 20 / нет — отображаются в журнале входящих вызовов
Функция различения звонков (Distinctive Ringing) Да
Выбор мелодии звонка Да
Другие характеристики
Электропитание Базовый блок Сетевой адаптер, PoE (IEEE 802.3af)
Подставка для зарядки трубки Сетевой адаптер
Потребляемая мощность Базовый блок Ожидание: Примерно 2.3 Вт
Максимум: Примерно 2.6 Вт
Подставка для зарядки трубки Максимум: Примерно 1.6 Вт
Батарея (в комплекте с трубкой K X-TPA60) 630 mAh Ni-MH 2 x AAA
Время разговора До 11 часов
Время ожидания До 200 часов
Характеристики рабочей среды 0 °C — 40 °C
20 % — 80 % влажность
Размер (Ш x Г x В мм) Базовый блок Примерно 118.7 x 45.0 x 88.1
Трубка KX-TPA60 Примерно 47.8 x 25.5 x 153.2
Подставка для зарядки KX-TPA60 Примерно 71.6 x 75.4 x 42.3
Вес База: 126 г
Трубка: 117 г

Состав решения. Схема использования.


Рис. Состав решения KX-TGP600RU

Рис. Состав решения KX-TGP600RU

Стандартный комплект с маркировкой KX-TGP600RU состоит из базового блока KX-TGP600RU и одной трубки KX-TPA60, а также зарядного устройства, сетевых адаптеров и прочих необходимых принадлежностей. К базе можно дополнительно купить и подключить беспроводной настольный телефон Panasonic KX-TPA65. По функционалу он аналогичен трубке модели KX-TPA60, но, как и любой настольный телефон, он удобнее для стационарного рабочего места, его преимущество – подключается к базе также, как и обычные беспроводные трубки. Это несколько необычно, ведь к беспроводным сетям обычно подключаются именно мобильные терминалы – переносные трубки.  Кроме двух названных штатных терминалов, к базовому блоку KX-TGP600RU, также можно подключить беспроводные трубки серии KX-UDT (за исключением KX-UDT111), которые используются для микросотовой DECT системы Panasonic. Всего можно подключить до 8 телефонов на базу. Если площади покрытия базового блока не хватает, её можно увеличить с помощью репитера Panasonic KX-A406.

Ниже приведены изображения элементов с краткими характеристиками.

Panasonic KX-TPA65

Panasonic KX-TPA60

Panasonic KX-TPA65 Panasonic KX-TPA60
  • 1,8 дюйма цветной
    ЖК-дисплей с подсветкой
  • Звук HD-качества (G.722);
  • Поддержка кириллицы
  • Полнодуплексный спикерфон
  • Разъем для подключения
    гарнитуры
  • Записная книжка
    на 500 номеров
  • Блок питания входит в
    комплект поставки
  • Два варианта цвета корпуса:
    черный и белый
  • Цветной ЖК-дисплей
    (1,8 дюйма) с подсветкой
  • Удобная навигация
  • Кириллица на дисплее
  • Записная книжка на 500 номеров
  • Три программируемые кнопки
  • Индикатор сообщений
  • Разъем для подключения гарнитуры
  • Спикерфон
  • Включение режима «без звука»
  • Время работы в режиме ожидания – до 200 часов,
    в режиме разговора – до 11 часов

Panasonic KX-A406

Panasonic KX-TGP600

Panasonic KX-A406 Panasonic KX-TGP600
  • Совместимость с широко-полосным аудиокодеком
  • Поддержка до 4 звонков
    одновременно
  • Возможность  подключения
    до 3 устройств каскадом
  • Возможность  регистрации
    6 устройств на базовом
    блоке KX-TGP600
  • В комплекте одна трубка KX-TPA60
  • Возможность подключения 8 трубок
    (KX-TPA60 и 65, KX-UDT 121 и 132) к одной базе
  • Поддержка 8 линий
    8 одновременных разговоров;
  • Поддержка VoIP (IETF SIP версия 2,
    BroadWorks, Asterisk)
  • 1 Ethernet порт (10/100 Base-TX), PoE;
  • Эко-режим
  • Функция  шумоподавления

Ниже приведена базовая схема использования решения.

Рис. Схема использования Panasonic KX-TGP600
Рис. Схема использования Panasonic KX-TGP600

*1 Для серии KX-UDT необходима прошивка версии 06.000 или старше.

ВАТС – виртуальная АТС арендуемая у сервис провайдера.
IP АТС – любая SIP-совместимая IP АТС, например, на базе Asterisk.
SIP-аккаунты(SIP-линии) KX-TGP600 регистрируются на ВАТС или IP АТС, трубки по определённым правилам привязываются к SIP-линиям.
Зона покрытия базового блока KX-TGP600 до 300 метров в открытом пространстве, без препятствий между трубкой и базовым блоком и до 50 метров в помещении, причём расстояние может изменяться в зависимости от свойств преград.Для увеличения зоны покрытия можно использовать репитеры Panasonic KX-A406. Каждый репитер поддерживает до четырёх одновременных вызовов. К базе KX-TGP600 можно подключить до 6 репитеров. Три из них можно подключить каскадом, как на изображении ниже.

Рис. Подключение репитера Panasonic KX-A406 к базовому блоку KX-TGP600

Рис. Подключение репитера Panasonic KX-A406 к базовому блоку KX-TGP600

Каскад из трёх последовательно включенных репитеров позволяет увеличить длину зоны покрытия в помещении до 200 метров, а ширину в до 50 метров вдоль длины каскада. В таком случае, через весь каскад, можно установить максимум 4 вызова так как репитеры включены последовательно. При параллельном подключении всех репитеров на базе, возможно расширение зоны приёма и по 4 одновременных вызова на каждый репитер.
Модели KX-TPA60 и KX-TPA65 поддерживают стандарт CAT-iq 2.0,  их можно подключить и использовать с любым базовым блоком, также поддерживающим данный стандарт, однако доступность ряда функций и характеристики отдельных настроек будут отличаться в зависимости от используемой модели.
Как и для других моделей SIP-телефонов, в Panasonic KX-TGP600 наряду с ручной конфигурацией телефона через экранное меню и веб-интерфейс, предусмотрена функция автоматической удаленной настройки конфигурации и управления устройством, если это предусмотрено поставщиком услуг, например, сервис провайдером, который предоставляет оборудование клиенту. В документации для администратора подобны описаны параметры и процесс конфигурации. Сейчас это довольно распространённая услуга, провайдер может заранее установить необходимые настройки на телефоне для работы со своей услугой.
При этом, пользователь просто подключает телефон к Интернету для автоматического получения окончательных настроек и может приступить к работе. Телефон, в свою очередь, при первом подключении, устанавливает связь с сервером автонастройки откуда получает необходимые базовые настройки для работы с оператором. Пример такого решения, которое интересно, прежде всего, сервис провайдерам и операторам, есть в моём отдельном обзоре по данной ссылке.

Упаковка, комплектация, внешний вид

Телефон поставляется в компактной картонной коробке с наклейками которые содержат информацию о модели, месте изготовления, серийном номере, MAC-адресе базового блока.

Рис. Упаковка Panasonic KX-TGP600

Рис. Упаковка Panasonic KX-TGP600

Рис. Упаковка Panasonic KX-TGP600

Рис. Упаковка Panasonic KX-TGP600

Рис. Упаковка Panasonic KX-TGP600

В комплект поставки входят:

Базовая станция KX-TGP600 – 1 шт.
Сетевой адаптер для базовой станции – 1 шт.
Трубка – 1 шт.
Аккумуляторная батарея — 2шт.
Клипса для ремня – 1 шт.
Зарядная подставка для трубки  – 1 шт.
Сетевой адаптер для зарядного устройства – 1 шт.
Сетевой кабель (патч-корд) – 1 шт.
Комплект из двух винтов и двух шайб для настенного монтажа базовой станции – 1 шт.

Рис. Комплект Panasonic KX-TGP600

Рис. Комплект Panasonic KX-TGP600

Рис. Комплект Panasonic KX-TGP600

Рис. Комплект Panasonic KX-TGP600

Рис. Нижняя панель базы Panasonic KX-TGP600

Рис. Нижняя панель базы Panasonic KX-TGP600

Рис. Сетевой разъём LAN базы Panasonic KX-TGP600

Рис. Сетевой разъём LAN базы Panasonic KX-TGP600

Рис. Боковая панель Panasonic KX-TGP600. LAN порт Ethernet и питание подключены к базе

Рис. Боковая панель Panasonic KX-TGP600. LAN порт Ethernet и питание подключены к базе.

Рис. Подставка базы Panasonic KX-TGP600

Рис. Подставка базы Panasonic KX-TGP600

На боковой панели кнопка поиска трубки. С помощью кнопки вызова можно определить местоположение трубки/настольного телефона. Вызов трубки/настольного телефона прекращается при повторном нажатии кнопки или через 60 секунд. Трубку/настольный телефон можно также зарегистрировать на базовом блоке, нажав и удерживая данную кнопку в течение примерно 3 секунд.

Рис. Кнопка вызова терминалов/регистрации терминалов Panasonic KX-TGP600

Рис. Кнопка вызова терминалов/регистрации терминалов Panasonic KX-TGP600

Рис. Фронтальный вид базового блока Panasonic KX-TGP600

Рис. Фронтальный вид базового блока Panasonic KX-TGP600

На базовом блоке есть индикатор состояния – диод который мигает разными цветами в зависимости от его состояния (зелёным, жёлтым красным, попеременно). Например, успешно подключён к сети и можно принимать и совершать вызов – горит зелёным цветом непрерывно, медленно мигает зелёным – базовый блок используется для вызова, быстрое мигание зелёным – трубка/настольный телефон заняты, непрерывно горит жёлтым цветом – IP-адрес базового блока может конфликтовать с IP-адресами других устройств в локальной сети. Более подробную
информацию можно посмотреть в руководстве пользователя. Для первичной диагностики это очень полезная информация.

База телефона с блоком питания. Модель сетевого адаптера PQLV219CE. Выходное напряжение 6.5 Вольт, ток 500мА.

Рис. Базовый блок и блок питания для базы Panasonic KX-TGP600

Рис. Базовый блок и блок питания для базы Panasonic KX-TGP600

Подставка для зарядки телефона с блоком питания PNLV226CE. Выходное напряжение 5.5 Вольт, ток 500мА.

Рис. Подставка для зарядки телефона с блоком питания PNLV226CE

Рис. Подставка для зарядки телефона с блоком питания PNLV226CE

Рис. Нижняя часть подставки трубки Panasonic KX-TPA60

Рис. Нижняя часть подставки трубки Panasonic KX-TPA60

Рис. База трубка и подставка для трубки Panasonic KX-TGP600

Рис. База трубка и подставка для трубки Panasonic KX-TGP600

Рис. Panasonic KX-TGP600

Рис.  Panasonic KX-TGP600

Рис. Трубка Panasonic KX-TPA60

Рис. Трубка Panasonic KX-TPA60

Рис. Отсек для установки аккумуляторов Panasonic KX-TPA60

Рис. Отсек для установки аккумуляторов Panasonic KX-TPA60

Установлены перезаряжаемые Ni-MH аккумуляторы Panasonic AAA 1,2 В (V), 630 мАч (mAh) из комплекта.

Рис. Отсек для установки аккумуляторов Panasonic KX-TPA60

Рис. Отсек для установки аккумуляторов Panasonic KX-TPA60

К трубке можно подключить гарнитуру используя разъём Jack 2,5 мм. Выполнение всех операций с гарнитурами не гарантируется. Актуальная информация по гарнитурам, проверенным на совместимость с трубкой находится на веб-сайте по адресу panasonic.net/pcc/support/sipphone.

Рис. Разъём Jack 2,5 мм Panasonic KX-TPA60

Рис. Разъём Jack 2,5 мм Panasonic KX-TPA60

Рис. Разъём Jack 2,5 мм Panasonic KX-TPA60

Экран трубки Panasonic KX-TPA60

Отображение информации об имени и телефоне на экране трубки можно настроить по-разному. Делается это через выбор меню “Опции дисплея” затем,  “Экран ожидания”. Здесь доступны следующие режимы:
1) выводить имя трубки;
2) выводить номер телефона;
3) показывать номер и имя телефона одновременно;
4) ничего не показывать.
Имя трубки устанавливается через меню “Функции дисплея”.

Рис. Вид меню трубки Panasonic KX-TPA60

Рис. Вид меню трубки Panasonic KX-TPA60

Так выглядит список подменю “Опции дисплея” меню “Настройки трубки”.

Рис. “Опции дисплея” меню “Настройки трубки” на экране Panasonic KX-TPA60

Рис. “Опции дисплея” меню “Настройки трубки” . Экран Panasonic KX-TPA60

Рис. Вид меню на экране Panasonic KX-TPA60

Рис. Вид меню. Экран Panasonic KX-TPA60

В состоянии разговора, на экране отображается номер телефона и имя абонента (Display Name в SIP), в данном случае они одинаковы.

Рис. Состояние разговора. Экран Panasonic KX-TPA60

Рис. Состояние разговора. Экран Panasonic KX-TPA60

При нажатии на кнопку “Line”, во время разговора, можно посмотреть статус каналов линии. В примере, статус SIP-линии UCEXPERT.RU: первая линия занята, вторая линия свободна.

Рис. Статус каналов SIP-линий. Экран Panasonic KX-TPA60

Рис. Статус каналов SIP-линий. Экран Panasonic KX-TPA60

Приведу примеры перевода вызова чтобы показать, что эта функция, как и другие реализована удобно и просто.
Ставим на удержание вызов кнопкой “Удержание” . Чтобы вернуться к активному вызову нажать кнопку “Разговор” .
Чтобы выполнить перевод без консультации, нужно из состояния удержания вызова набрать номер и нажать ещё раз  кнопку Разговор  – вызов будет переведен.
Второй способ перевода без консультации: нажмите программную кнопку на экране телефона, затем наберите номера абонента, которому вы хотите перевести вызов, затем нажмите на программную кнопку на экране телефона – вызов будет переведён.
Для перевода с консультацией во время разговора нажмите , затем наберите номер абонента, которому вы хотите перевести вызов и нажмите программную кнопку , подождите, пока второй абонент не ответит на уведомление о переадресации, после этого положите трубку нажав на кнопку – вызов будет переведен.

Советую внимательно прочитать руководство пользователя. Оно содержит много полезной информации по работе с телефоном.

Рис. Удержание вызова. Экран Panasonic KX-TPA60

Рис. Удержание вызова. Экран Panasonic KX-TPA60

Чтобы перевести вызов, во время разговора, на панели трубки нужно нажать кнопку “FUNC” во время разговора.

Рис. Создание 3х сторонней конференции. Экран Panasonic KX-TPA60.

Рис. Создание 3х сторонней конференции. Экран Panasonic KX-TPA60.

Собираем конференцию. Например, абонент А звонит абоненту Б (на нашу трубку), мы ставим на удержание А. Абонент А удерживается, с абонентом Б(нашей трубкой), далее, мы набираем номер абонента С и соединяется с ним,  теперь нажмём кнопку “Конференция” и вызов будет собран в 3х стороннюю конференцию при помощи трубки.

Рис. Режим конференция на экране Panasonic KX-TPA60

Рис. Режим конференция на экране Panasonic KX-TPA60

Рис. Режим конференция. Экран Panasonic KX-TPA60.

Статус каналов линии во время конференции (отображается при нажатии кнопки Line) – оба каналы  SIP-линии под названием ucexpert.ru заняты.

Рис. Оба канала SIP-линии UCEXPERT.RU занятны.Экран Panasonic KX-TPA60.

Рис. Оба канала SIP-линии UCEXPERT.RU занятны. Экран Panasonic KX-TPA60.

Рис. SIP-линия UCEXPERT.RU свобдодна. Экран Panasonic KX-TPA60

Рис. SIP-линия UCEXPERT.RU свобдодна. Экран Panasonic KX-TPA60

Если на базе настроены две SIP-линии или больше, а трубку необходимо настроить так, чтобы она могла принимать или совершать вызовы с этих линий, необходимо их добавить через меню «Мультилиния» в “Системн. Настр.”. Режим мультилинии определяется для входящих вызовов, исходящих вызовов, также выбирается линия для вызовов по умолчанию. После настройки, состояние каждой из добавленных линий будут отображаться в списке при нажатии кнопки “LINE” на панели трубки. Кнопка “LINE” может использоваться для выбора конкретной SIP-линии для выполнения вызова или приема вызова. Для отображения списка доступных линий нужно нажать кнопку LINE на панели телефона. Цвет номера каждой линии отражает состояние линии в данный момент. В примере. на изображении ниже, настроена и доступна одна линия, её статус “Линия свободна”

Значок линии отражает состояние каждой из них. Доступные линии можно изменять с помощью настройки «Мультилиния».

Рис. Отображение и выбор доступных для трубки Panasonic KX-TPA60 SIP-линий.

Рис. Отображение и выбор доступных для трубки Panasonic KX-TPA60 SIP-линий.

Входящий вызов на линию ucexpert.ru, сигнальный диод на трубке мигает красным цветом.
Рис. Входящий вызов. Экране Panasonic KX-TPA60.

Рис. Входящий вызов. Экране Panasonic KX-TPA60.

Рис. Пропущенный вызов. Экран Panasonic KX-TPA60.

Рис. Пропущенный вызов. Экран Panasonic KX-TPA60.

Рис. Пропущенный вызов. Экран Panasonic KX-TPA60.

Помимо информации о пропущенном вызове на экране телефона, диод на панели трубки периодически мигает красным цветом, напоминая о том, что нужно посмотреть список новых пропущенных вызовов. Открываем меню “Пропущенные вызовы”.

Рис. Меню “Пропущ. вызовы” . Экран Panasonic KX-TPA60.

Рис. Меню “Пропущ. вызовы” . Экран Panasonic KX-TPA60.

На линии ucexpert.ru не принят вызов от 79627277780.

Рис. Пропущенный вызов на экране Panasonic KX-TPA60

Рис. Пропущенный вызов на экране Panasonic KX-TPA60

В списке исходящих вызов, на один экран, без прокручивания вниз, помещается информация о трех вызовах.

Телефонная книга. Добавляем новую запись в записную книгу трубки.

Рис. Добавление записи в телефонную книгу трубки Panasonic KX-TPA60

Рис. Добавление записи в телефонную книгу трубки Panasonic KX-TPA60

Листаем записи в телефоне, помещается по 4 записи на экран.

Рис. Список записей в телефонной книге трубки Panasonic KX-TPA60

Рис. Список записей в телефонной книге трубки Panasonic KX-TPA60

Трубка хорошо лежит в руке.

Рис. Трубка Panasonic KX-TPA60 в руке.

Рис. Трубка Panasonic KX-TPA60 в руке.

Сравнение Panasonic KX-TGP600 и Yealink W52P

Ближайший конкурент Panasonic KX-TGP600 это Yealink W52P. Ниже сравнительная таблица моделей. Телефоны Siemens SIP DECT больше ориентированы на домашних пользователей, так как обладают меньшим набором корпоративных функции и меньшими возможностями. По модели Yealink W52P есть отдельный обзор по данной ссылке, по модели Siemens A510IP также есть подробный обзор здесь.

функция\модель Panasonic KX-TGP500 Panasonic KX-TGP600 Yealink W52P Siemens A510IP
Подключение трубок 6 8 5 6
Количество SIP линий 8 8 5 6
Одновременные вызовы 3 8 4 2+1 через медную линию
Подключение репитеров до 6 до 6
Поддержка PoE нет да да нет
Экран 2,1″ монохромный экран 1.8’’ цветной экран 1.8’’ цветной экран 1.8″ монохромный
Поддержка HD Voice (кодек G.722) да да да да
Качество изготовления* 5 из 5 4 из 5 4 из 5
Качество экрана трубки* 4 из 5 3 из 5 3 из 5

* – субъективная оценка автора

До появления Panasonic KX-TGP600 у Yealink W52P, пожалуй, альтернативы корпоративной SIP-DECT системы  с одним базовым блоком практически не было. С выходом KX-TGP600 ситуация изменилась. Yealink имеет смысл приобретать если уже есть готовая система автонастройки под этого производителя или есть оборудование, для работы с которым, предпочтительнее Yealink. В остальных случаях, вероятно, имеет смысл обратить внимание на Panasonic KX-TGP600.

Ниже фотографии двух ближайших конкурентов.

Рис. Сравнение Panasonic KX-TGP600 и Yealink W52P

Рис. Сравнение Panasonic KX-TGP600 и Yealink W52P

Рис. Сравнение Panasonic KX-TGP600 и Yealink W52P

Сравнение Yealink KX-TPA60 и Yealink W52H

Сравнение Yealink KX-TPA60 и Yealink W52H

Сравнение Yealink KX-TPA60 и Yealink W52H

Рис. Сравнение трубок Yealink KX-TPA60 и Yealink W52H

Подключение и первоначальная настройка

Подключите базовый блок в порт коммутатора или маршрутизатора. Сетевой адаптер в гнездо на панели базового блока.

Рис. Подключение базы Panasonic KX-TGP600

Рис. Подключение базы Panasonic KX-TGP600

Установите зарядное устройство трубки и подключите к нему сетевой адаптер. Установите батарейки в трубку и включите её. Если трубка не включается, батарейки разряжены, нужно подзарядить её установив на зарядное устройство. После первого включения трубки, она автоматически зарегистрируется на базе. Если этого не произошло нажмите и удерживайте кнопку на панели базового блока в течение 3-х секунд, индикатор STATUS базового блока начнет медленно мигать красным цветом. Затем, на трубке, в режиме ожидания нажмите и удерживайте кнопку OK до появления сообщения «ПОДОЖДИTE…». По завершении регистрации на ЖК-дисплее отобразится  сообщение «ЗАРЕГИСТРИРОВАНО». О других способах регистрации трубки читайте в руководстве по эксплуатации.
По умолчанию базовый блок будет пытаться получить сетевые настройки по протоколу DHCP, если в локальной сети есть DHCP-сервер, то базовый блок автоматически получит IP адрес и прочие настройки. Ниже пример статистики DHCP сервера, в списке название базовой станции и соответствующий IP адрес.

Рис. Список хостов получивших IP-адреса по DHCP

Рис. Список хостов, получивших IP-адреса по DHCP

Второй способ. Посмотреть полученный IP-адрес через экранное меню телефона или настроить сетевые параметры вручную. Для этого откройте Меню, далее «Системн. Настр.». Для просмотра полученного IP нажмите “Статус”, затем “Настройки IPv4”, далее “IP-Адрес”. В моём случае это 192.168.1.19. В том же меню, можно посмотреть остальные полученные настройки. Для настройки сетевых параметров вручную откройте Меню, далее «Системн. Настр.», далее “Настройки сети”, затем выберите режим, укажите необходимые настройки, можно указать нужный VLAN. Остальные настройки выполняются через веб-интерфейс базового блока. По умолчанию веб-интерфейс выключен. Чтобы его включить необходимо использовать меню трубки. Откройте Меню, затем “Настр-ки трубки”, далее “Прочее”, затем “Встроенный Web”, выберете “ВКЛ.” и “ОК”. Интерфейс некоторое время будет включён.
Веб-порт устройства закроется автоматически при следующих условиях:
1) время таймера закрытия порта истекло;
2) происходят три последовательные неудачные попытки входа в систему.
Можно сделать веб-порт постоянно открытым путем программирования конфигурационного файла (параметр HTTPD_PORTOPEN_AUTO, Параметры HTTP).
После включения веб-интерфейса, откроем полученный базой IP-адрес в веб-браузере.Заводские данные для авторизации: имя пользователя: admin пароль: adminpass
Язык веб-интерфейса только английский, русский язык поддерживается только для экранного меню трубок и телефонов.

Пример настройки SIP-линии телефона Panasonic

Первая линия предоставлена оператором связи, вторая линия настраивается для работы с Asterisk.
Настройки первой линии:

UserID=78123506561
AuthID=78123506561
Password=nRbfNwxDF0
SIP-proxy=ucexpert.ru
SIP-port=9955

Настройка второй линии:

UserID=11
secret=7rOhdbC3Fi
SIP-proxy(IP-адрес Asterisk)=192.168.1.253
SIP-port=5060

Предполагается, что мы будем принимать и совершать вызовы, переводить вызовы, создавать конференции и ставить переадресацию.
При входящем вызове на любую из линий должна зазвонить трубка 1 (Handset 1), по умолчанию, для входящих и исходящих вызовов каждой SIP-линии назначается своя трубка. Поэтому первая линия 78123506561 будет назначена на первую трубку (Handset 1). Вторая линия 11 будет назначена на вторую трубку (Handset 2), но так как вторая трубка не подключена к базе звонящий на номер 11 будет получать занято. Для исходящих вызовов по умолчанию можно использовать только первую линию для первой трубки (Handset 1), по умолчанию исходящие вызовы отправляются через первую линию 78124933651, но нужно иметь возможность выбрать вторую линию 11 для исходящего вызова. При исходящем вызове, по умолчанию, вызов должен идти через первую линию, но необходимо настроить функцию выбора второй линии для исходящего вызова.

Откроем вкладку «VoIP», меню «SIP Settings [Line 1]», далее выполним настройки в соответствии с примером на снимке экрана:

Рис. Меню «VoIP», меню «SIP Settings [Line 1]». Panasonic KX-TGP600.

Рис. Меню «VoIP», меню «SIP Settings [Line 1]». Panasonic KX-TGP600.

Далее, нажмите кнопку «Save», для применения настроек. На экране должно появиться сообщение “Complete”.
Сразу же настроим вторую линию для Asterisk, затем проверим статус регистрации.
Откроем вкладку «SIP Settings [Line 2]»

Рис. Меню «VoIP», меню «SIP Settings [Line 2]». Panasonic KX-TGP600.

Рис. Меню «VoIP», меню «SIP Settings [Line 2]». Panasonic KX-TGP600.

Далее, нажмите кнопку «Save», для применения настроек. На экране должно появиться сообщение “Complete”. Проверим статус регистраций на странице Status –> VoIP Status.

Рис. VoIP Status. Panasonic KX-TGP600.

Рис. VoIP Status. Panasonic KX-TGP600.

Обе линии зарегистрированы.
Если настройка “Enable Multi Number” не разрешена, меню веб-меню Telephone –> Multi Number Settings будет выглядеть как изображении ниже – каждая линия привязана к определённой трубке как для входящих так и для исходящих вызовов, причём ячейки и галки в них серого цвета и их невозможно переназначить.
Рис. Меню Telephone –> Multi Number Settings. Panasonic KX-TGP600.
Рис. Меню Telephone –> Multi Number Settings. Panasonic KX-TGP600.

Теперь необходимо настроить выбор исходящей линии для нашей Handset 1
и направлять входящие вызовы с линии 11 также на Handset 1. Чтобы назначать линии трубкам нужно в веб-меню System –> System Settings поставить параметру “Enable Multi Number” значение “yes”. Тогда, на странице Telephone –>Multi Number Settings, можно будет назначать трубки для входящих и исходящих вызовов.

Рис. System –> System Settings. Panasonic KX-TGP600
Рис. System –> System Settings. Panasonic KX-TGP600

После нажатия кнопки “Save”, база автоматически перезагрузится. После перезагрузки нужно снова включить веб-порт в меню трубки.

Вид страницы Telephone –> Multi Number Settings

Рис. Меню Telephone –> Multi Number Settings. Panasonic KX-TGP600.

Рис. Меню Telephone –> Multi Number Settings. Panasonic KX-TGP600.

Раздел “Group Handset / Handset select for receiving call” – настройка обработки входящих звонков.
При входящих вызовах на номер 7812350651 или 10 будут одновременно звонить все 8 трубок, в нашем случае только первая, так как только одна трубка зарегистрирована на базе.
При помощи установки или снятия галок в ячейках, соответствующих линиям (Line Number), можно указать какие трубки будут звонить при входящем вызове. Колонка “Paging” нужна чтобы указать трубку для каждой линии, которая автоматически будет отвечать на вызовы-оповещения. Раздел “Handset and Line Number select for making call” – настройка обработки исходящих звонков.  По умолчанию, в соответствии с настойками Default, любая из 8 трубок будет использовать первую линию с номером 78123506561 для исходящих вызовов. В строке соответствующей номеру трубки(Handset), при помощи галок, отмечаются номера линий (Line Number) которые могут быть использованы для исходящих вызовов. На предыдущем изображении любая из восьми трубок может использовать любую из 8 линий. На базовом блоке настроены только первая и вторая линия. Поэтому если на трубке 1 нажать кнопку LINE будет видно состояние этих двух линий – UCEXPERT.RU(78123506561) и Asterisk-11(11). При выборе любой из этих линий в трубке будет слышен “длинный гудок”, и вызов будет осуществлён через выбранную линию. В следующем примере, на изображении ниже, выполнена следующая настройка: для входящих вызовов – вызов на номер 78123506561 попадёт только на трубку 1 , вызов на номер 11 попадут на трубки с 1-5, которые зазвонят одновременно, для исходящих вызовов – трубка 1 может выбирать линии с 1-8 для исходящих вызов, вызов по умолчанию пойдут через первую линию(78123506561).
Трубка 2 может использовать для исходящих вызовов линии 2 и 3, по-умолчанию будет использована линия 2.

Рис. Меню Telephone –> Multi Number Settings. Panasonic KX-TGP600.

Рис. Меню Telephone –> Multi Number Settings. Panasonic KX-TGP600.

После настройки входящих и исходящих линий и трубок, нажмите кнопку “Save”.
На этом базовая настройка SIP-линий закончена.

Обзор веб-интерфейса SIP телефона Panasonic TGP600

Веб-интерфейс у SIP-телефонов Panasonic от модели к модели очень похож, единый подход упрощает жизнь как производителю, так и администратору. Структура веб-интерфейса включает 5 горизонтальных закладок для просмотра статуса, настройки сети, системных параметров, VoIP(SIP, RTP и др.), телефонных функции и функций обслуживания системы. Каждая закладка содержит ряд пунктов меню, отвечающих за определенные параметры в рамках закладки. То есть, настройка вполне структурирована. Итак, рассмотрим основные вкладки.

Закладка Status
Меню “Handset Information” показывает информацию о зарегистрированных на базе трубках. В нашем случае, зарегистрирована всего одна штатная трубка KX-TPA60.

Рис. Меню “Handset Information”. Panasonic KX-TGP600.
Рис. Меню “Handset Information”. Panasonic KX-TGP600.

Меню “Network Status” отображает информацию о сетевом подключении. На изображении ниже используется режим DHCP.
Рис. Меню “Network Status”. Panasonic KX-TGP600.

Рис. Меню “Network Status”. Panasonic KX-TGP600.

Закладка Network
Меню “Basic Network Settings” – сетевые настройки. Обращаю внимание что телефон поддерживает стек IPv6.

Рис. меню “Basic Network Settings”. Panasonic KX-TGP600.

Рис. меню “Basic Network Settings”. Panasonic KX-TGP600.

В меню “Ethernet Port Settings” можно настроить VLAN. На вкладе “HTTP Client Settings” настраивается авторизация на сервере конфигурации  для KX-TGP600. Меню “LDAP Settings” отвечает за подключение внешнего справочника по протоколу LDAP.

Рис. меню “LDAP Settings”. Panasonic KX-TGP600.

Рис. меню “LDAP Settings”. Panasonic KX-TGP600.

Меню “XML Application Settings” позволяет настроить работу с XML приложениями и XML справочником наряду со встроенным вариантом на 500 записей и LDAP.

Рис.Меню “XML Application Settings” . Panasonic KX-TGP600.

Рис.Меню “XML Application Settings” . Panasonic KX-TGP600.

Закладка System
Меню “System Settings” позволяет включить режим мультилиний и режим репитера(ретранслятора) для базового блока. Её пример есть в примере настройки SIP-линий.
Меню “Handset Basic Settings” можно назначить имя каждой из 8 трубок которое будет, прежде всего, отображаться на экране соответствующей трубки в режиме ожидания.

Рис. меню “Handset Basic Settings”. Panasonic KX-TGP600.

Рис. меню “Handset Basic Settings”. Panasonic KX-TGP600.

В меню “Handset Advanced Settings”  назначаются функции экранных кнопок для трубок в режиме ожидания. Также, для каждой из трубок, можно установить разблокировку экрана только по PIN-коду.
Рис. Меню “Handset Advanced Settings” . Panasonic KX-TGP600.

Рис. Меню “Handset Advanced Settings” . Panasonic KX-TGP600.

Меню “Parallel Mode Settings” позволяет настроить параметры сопряжения между настольным телефоном и трубкой в режиме “ведущий – ведомый”.

Рис. меню “Parallel Mode Settings”. Panasonic KX-TGP600.

Рис. меню “Parallel Mode Settings”. Panasonic KX-TGP600.

Закладка VoIP

Рис. Меню SIP Settings. Panasonic KX-TGP600.

Рис. Меню SIP Settings. Panasonic KX-TGP600.

Рис. Меню VoIP Settings. Panasonic KX-TGP600.

Рис. Меню VoIP Settings. Panasonic KX-TGP600.

В меню “VoIP Settings [Line 1]” настраиваются разрешённые кодеки и приоритет их выбора. Здесь же можно включить шифрование RTP, если этот режим поддерживается медиа сервером.

Рис. Меню VoIP Settings[Line 1]. Panasonic KX-TGP600.

Рис. Меню VoIP Settings[Line 1]. Panasonic KX-TGP600.

Закладка Telephone

Меню “Call Control”. Настройки для управления вызовом. Здесь есть две интересных настройки на которые стоит обратить внимание:
«Inter-digit Timeout» – время ожидания в секундах между цифрами номера, если таймаут будет превышен, телефон будет считать, что ввод завершен и отправит набранную комбинацию цифр на сервер.
«Default Line for Outgoing» — линия которая будет использована по умолчанию для исходящего набора, если явно не указано с какой линии совершать вызов. Об этой настройке было написано выше.

Рис. Меню “Call Control”. Panasonic KX-TGP600.

Рис. Меню “Call Control”. Panasonic KX-TGP600.

Меню “Call Control [Line 1]”. В меню можно установить переадресация вызовов и задать условия. Panasonic KX-TGP600 подставляет номер переадресующего, то есть номер самого телефона, поэтому переадресация работает без проблем.
В пункте “Dialplan” можно манипулировать набранным номером используя регулярные выражения. Синтаксис очень похож на Dialplan телефонных SIP-адаптеров Cisco\Linksys SPA.
Пример: «[2346789]11|01[2-9]x.|[2-9]xxxxxxxxx»
Если набираются номера телефонов «211», «911» и т.д., вызов будет совершен немедленно.
Пример: «[2346789]11|01[2-9]x.|[2-9]xxxxxxxxx»
Если набираются номера телефонов «2123456789», «5987654321» и т.д., вызов будет совершен немедленно.
Пример: «[2346789]11|01[2-9]x.|[2-9]xxxxxxxxx»
Подробнее в смотрите разделе 6.3 Номерной план руководства администратора.

Рис. Меню “Call Control [Line 1]”. Panasonic KX-TGP600.

Рис. Меню “Call Control [Line 1]”. Panasonic KX-TGP600.

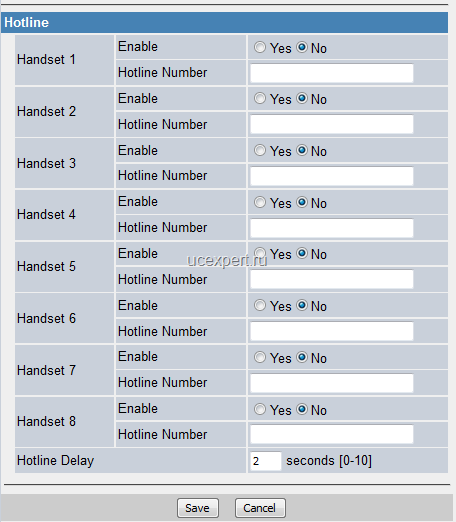

Меню “Hotline Settings” позволяет настроить автоматический набор указанного номера через определенный таймаут. Настраивается отдельно для каждой трубки.

Рис. Меню “Hotline Settings”. Panasonic KX-TGP600.

Рис. Меню “Hotline Settings”. Panasonic KX-TGP600.

Далее идут меню “Import Phonebook” &”Export Phonebook” – импорт и экспорт телефонного справочника для каждой из 8 трубок.

Закладка Maintenance

Меню “Upgrade Firmware” – обновление прошивки. Выполняется путём указания и загрузки файла прошивки с локального компьютера.
Меню “Reset to Defaults” и “Restart“ – сборс к заводским настройкам и рестарт базы.

“Import Wallpaper” – можно импортировать обои для трубок.

Рис. Меню “Upgrade Firmware” . Panasonic KX-TGP600.

Рис. Меню “Upgrade Firmware” . Panasonic KX-TGP600.

Меню “Export Logging File” позволяет экспортировать отладочные журналы следующих типов: Power Down,Event, SIP Packet.

Рис. Меню “Export Logging File”. Panasonic KX-TGP600.

Рис. Меню “Export Logging File”. Panasonic KX-TGP600.

Два последних меню – сброс на заводские настройки или перезагрузка телефона.

Выводы
Система изготовлена качественно, трубку KX-TPA60 из комплекта KX-TGP600 приятно держать в руках и не менее приятно ею пользоваться. Экран трубки яркий и чёткий, зернистость не бросается в глаза. Качество звука хорошее. Настройка и управление через экранные кнопки трубки сделано удобно и продуманно. Веб-интерфейс базового блока, как и у других SIP-телефонов Panasonic, простой и понятный. Система KX-TGP600 рассчитана, прежде всего, на корпоративных пользователей, а не на домашних как, например, Siemens A510 IP или похожий по характеристикам телефон. И это совсем не означает, что если купить систему KX-TGP600 домой, с ней будет сложно разобраться. Просто переплачивать за её возможности, которые, скорее всего, не нужны домашнему пользователю, нет смысла. Корректнее всего сравнивать Panasonic KX-TGP600 с  ближайшим конкурентом Yealink W52P, системы сопоставимы по своим характеристикам, но количество SIP-линий и трубок, которые можно подключить у Panasonic больше, тоже самое с количеством одновременных вызов – и здесь Panasonic вырывается вперед.
Поэтому, на данный момент, из известных брендов, Panasonic KX-TGP600 является, наверное, самой функциональной однобазовой SIP-DECT системой на рынке. За это также говорит возможность использования беспроводных настольных SIP-DECT аппаратов Panasonic KX-TPA65 для обеспечения стационарных рабочих мест телефонами в рамках одной системы KX-TGP600. При выборе однобазовой корпоративной SIP-DECT системы рекомендую рассмотреть данную модель.

Автор: Игнат Кудрявцев

Tags: , , , , ,

Комментарии:

11 Коммент. »

Оставить комментарий

Напишите Ваш комментарий ниже. Также Вы можете подписаться на комментарии к материалу через RSS

Вы можете использовать следующие теги:

<a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

Мы поддерживаем Gravatar.

Контроль спама: * Лимит времени истёк. Пожалуйста, перезагрузите CAPTCHA.
