Обзор шлюза Yeastar NeoGate TE100

Добавлено на 08.05.2014 – 18:06 3 Коммент.

Yeastar NeoGate TE100 позволяет Yeastar NeoGate TE100конвертировать поток PRI E1 EDSS1, R2 или ОКС 7 (SS7) в SIP. Шлюз, которому посвящен данный обзор отличают простота настройки и компактные размеры.

Yeastar NeoGate TE100 поддерживает подключение одного пока E1 и до 30 одновременных вызовов. Шлюз не имеет возможности наращивания емкости, это следует учитывать при выборе данного решения. Для работы с большим количеством линий в модельном ряду компании Yeastar Information Technology есть модель NeoGate TE200 с поддержкой двух потоков PRI.

Рассмотрим типичные сценарии применения шлюза.

Подключение “старой” АТС к оператору связи по SIP

Если у компании есть АТС с потоком E1 и возникла необходимость присоединить её к VoIP-опертору телефонии, по SIP, с минимальной стоимостью модернизации сети, то одним из возможных способов может стать использование шлюза, который конвертирует вызовы из TDM в IP и обратно.

Yeastar NeoGate TE100. Подключение “старой” АТС к оператору связи по SIP

Подключение IP АТС при помощи потока E1

У предприятия была “старая” АТС, которая была заменена на IP АТС, но остались номера в потоке E1, которые нужно сохранить, а оператор по каким-то причинам не может дать их по VoIP или подключение через VoIP невыгодно. Также такой сценарий подключения широко используется в государственных учреждениях, так как часть из них может присоединяться к телефонным сетям общего пользования только при помощи медных линий или потоков E1.

Yeastar NeoGate TE100. Подключение IP АТС при помощи потока E1
Объединение “старой” АТС и IP АТС

Очень часто при модернизации телефонной сети, компания не может сразу же отказаться или совсем отказаться от существующий АТС, в таком случае для плавного перехода на новую IP АТС или подключения новых абонентов к IP АТС возникает необходимость объединить их планы нумерации, чтобы пользователи этих АТС могли друг другу звонить. При помощи шлюза их можно объединить, к сожалению, с ограничениями.

В первом случае и “старая” и “новая” АТС находятся в одной локальной сети.

Yeastar NeoGate TE100. Объединение “старой” АТС и IP АТС

Во втором случае АТС находятся в разных сетях и объединяются через Интернет.

Yeastar NeoGate TE100. Объединение “старой” АТС и IP АТС, вариант 2

К ключевым особенностям шлюза можно отнести:

  • Простота настройки
  • Поддержка SIP-транкинга и режима абонентской SIP-линии с SIP-регистраций.
  • Поддержка протоколов SS7 и R2.

Технические характеристики:

    • Протокол сигнализации  TDM: E1/T1/J1 port: 1 (Support PRI, MFC R2, SS7)
    • Протокол сигнализации VoIP: SIP 2.0 (RFC3261)
    • Режимы DTMF VoIP: Inband, RFC2833, SIP INFO
    • Поддерживаемые кодеки:G711a, G711u, G.722, G.726, G.729a, GSM

      Интерфейсы:

    • 1 порт E1/T1/J1 (Поддержка PRI, MFC R2, SS7)
    • LAN: 1 (10/100 Мб/с)
    • WAN: 1 (10/100 Мб/с)
    • USB: 1 (USB 2.0)
    • RS232: 1 (Console порт)

Физические параметры:

  • Размер: 213х160х44 мм
  • Вес: 1,2 кг.
  • Питание: 100-240В ~  50/60Гц (DC 12В, 1A)


Комплектация:

  1. Yeastar NeoGate TE100 – 1 шт.
  2. Крепление для стойки – 2шт.
  3. Кабель питания – 1шт.
  4. Сетевой кабель (патчкорд) – 1 шт.
  5. Консольный кабель (RS232) – 1 шт.
  6. CD – 1 шт.
  7. Гарантийный талон – 1 шт.
  8. Инструкция по установке – 1 шт.
  9. Краткое руководство пользователя – 1 шт

Внешний вид и упаковка

Картонная упаковка на которой есть наклейки с MAC-адресами и серийным номером устройства.

упаковка Yeastar NeoGate TE100

Коробка Yeastar NeoGate TE100

Коробка внутри.

Упаковка Yeastar NeoGate TE100

Устройство можно установить в стойку, для этого в комплекте поставки предусмотрены крепления.

Комплект Yeastar NeoGate TE100

На фронтальной панели расположен порт USB, интерфейсы RJ-45 WAN и LAN, так же порт консоли и порт для подключения потока E1/T1.

Фронтальная панель Yeastar NeoGate TE100

Разъёмы Yeastar NeoGate TE100
Вид сбоку.

Yeastar NeoGate TE100 на столе

Вид сзади.

Задняя панель Yeastar NeoGate TE100

Вид с подключенными кабелями.

Yeastar NeoGate TE100 с подключенными кабелями

Шлюзом можно управлять или через консоль SSH или через веб-интерфейс используя веб-браузер.

Веб-интерфейс

Устройство обладает простым и понятным веб-интерфейсом — разработчики старались максимально упростить настройку шлюза.

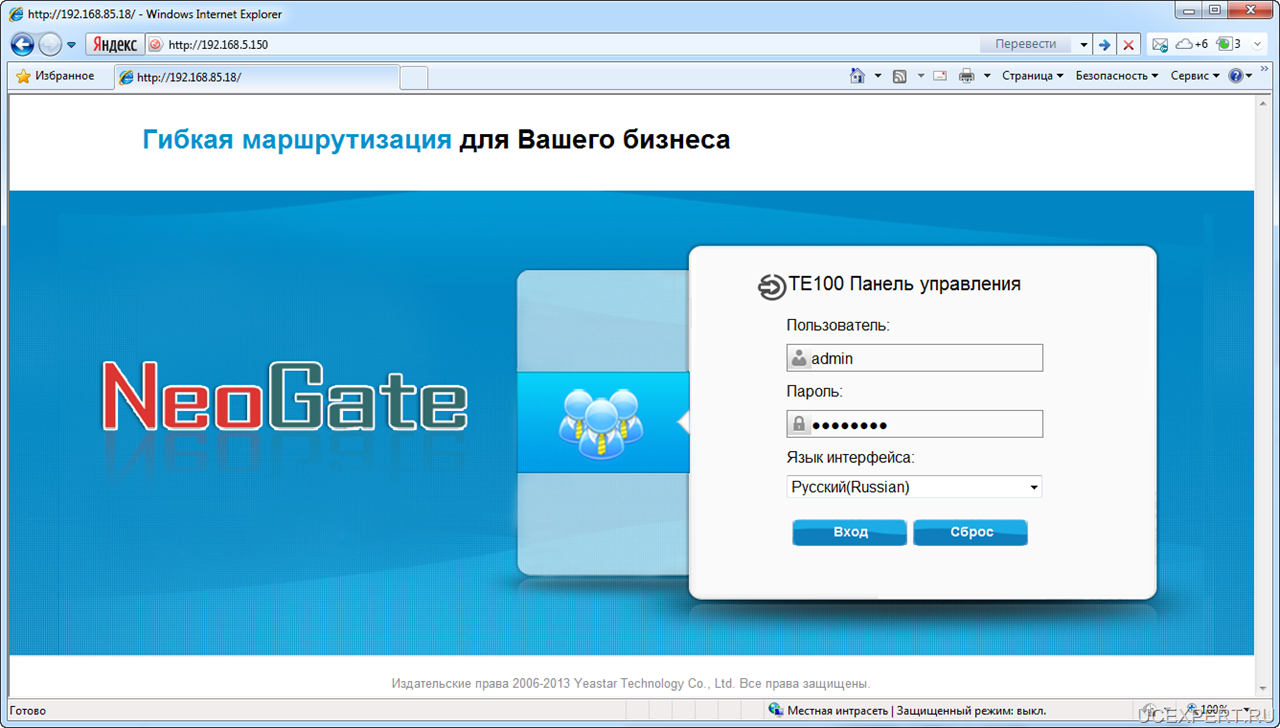

Устройство имеет два интерфейса, для первоначальной настройки, следует подключить компьютер в LAN-порт и назначить ему IP из подсети 192.168.5.0/24. LAN порту шлюза по умолчанию назначен IP=192.168.5.150. Для доступа к веб-интерфейсу следует в поисковой строке браузера ввести http://192.168.5.100
login:admin
pass: password

Веб-интерфейс NEOGATE TE100

После успешной авторизации, откроется панель:

Веб-интерфейс NEOGATE TE100

Меню разделено на несколько групп: Статусы, система, Шлюз.

Меню “Статусы”

В меню “Статусы” отображается информация о состоянии системы – версия ПО, время работы, использование памяти, настройки сети,состояние линий, история вызовов и системные журналы.

Так выглядит закладка “Линии”, в примере настроен статический SIP-транк и поток E1.

Статус системы - "Линии"А вот так выглядит “История вызовов” или CDR-записи:

“история вызовов” или CDR-записи

В случае возникновения проблем в работе шлюза, для их устранения можно включить необходимые системные трейсы, а затем загрузить их в виде файлов для дальнейшего анализа.

Системные журналы

Меню “Система”

Здесь устанавливаются настройки для LAN и WAN интерфейсов, сетевая маршрутизация, настройки межсетевого экрана, системные настройки, такие как пароль, дата и время, резервное копирование, обновление системы, а так же сброс и перезагрузка.

“WAN настройки”:

“WAN настройки”

Закладка “Межсетевой экран”, правила:

Закладка “Межсетевой экран”, правила

Закладка “Блокировки”

Закладка “Блокировки”

По умолчанию в шлюзе предусмотрено несколько правил автоматической блокировки попыток несанкционированного доступа к шлюзу на случай, если пользователь разместит шлюз на публичном адресе, забыв настроить межсетевой экран.

Закладка “Резервное копирование”:

Закладка “Резервное копирование”

Что касается обновления прошивок шлюза, тут все крайне просто, файл можно загрузить или по http используя веб-браузер или при помощи tftp сервера.

Обновление ПО

Меню “Шлюз”

Здесь создаются и настраиваются каналы устройства: с одной стороны цифровой поток E1, который может работать или используя сигнализацию ОКС7, EDSS1 или R2, с другой стороны SIP-транки и конечно же настройки маршрутизации между ними.

Закладка “Цифровые линии”, пример настройки EDSS1 (PRI):

Закладка “Цифровые линии”

В общем-то, это все потребовалось настроить со стороны ISDN что бы поток начал работать.

Закладка “VoIP-линии”, здесь конфигурируются один или несколько SIP-транков. Возможность настроить несколько SIP-транков бывает полезна, если необходимо работать сразу с несколькими SIP операторами, причем трафик между ними можно распределять путем указания масок номеров для того или иного SIP-транка или группы линий. Группы линий используются для объединения нескольких SIP-транков в одно направление. К сожалению, указать каким образом будет распределяться нагрузка между SIP-транками внутри группы линий невозможно.

Закладка “VoIP-линии”

Закладка “VoIP-линии”. Дополнительные настройки

Так выглядят общие SIP-настройки, закладка называется “SIP-настройки”:

“SIP-настройки”

”Настройка маршрутизации”, здесь описываются маски Б номеров по которым выполняется маршрутизация в поток E1 или SIP-транки/Группы линий SIP.
К сожалению нет возможности работать с А номерами, это накладывает на шлюз существенные ограничения для использования его как транзитного шлюза.
Так же на шлюзе можно добавить определенные номера в “черный список” и выбрать в каком направлении они будут блокироваться – входящем, исходящем, в обоих.

Список маршрутов

Плюсы:

  • Простота настройки
  • Компактные размеры
  • Поддержка сигнализации EDSS1, ОКС7 и R2

Минусы:

  • Отсутствие поддержки h.323
  • Немного завышенная цена
  • Нет возможности увеличения ёмкости(не более одного потока E1)
  • Нет возможности создавать транк-группы на интерфейсе E1
  • Нет возможности выбирать алгоритмы распределения нагрузки для групп линий
  • Нет возможности модифицировать А-номера

 Автор: Игнат Кудрявцев
