Обзор IP АТС Yeastar MyPBX

Добавлено на 06.10.2012 – 16:50 3 Коммент.

MyPBX собирательное название серии IP АТС начального уровня для малых и средних предприятий компании китайской компании Yeastar Technology, которую  в России эксклюзивно представляет дистрибьютор ООО «АйПиМатика».

АТС представляют из себя шасси с мобильным процессором и пассивным охлаждением, на материнской плате установленной в корпусе, в зависимости от модели, имеется определённое число слотомест для установки нужного числа контроллеров аналогового, цифрового или сотового интерфейса. Все интерфейсы предварительно выведены на панель IP АТС. Но поставляются АТС без контроллеров, при необходимости они приобретаются отдельно. Что касается программного обеспечения АТС: Asterisk под управлением ОС Linux, в качестве графического интерфейса используется популярный модифицированный графический web-интерфейс управления AsteriskNOW который разрабатывает компания Digium.

Младшая модель поддерживает до 30 абонентов и 8 одновременных вызовов, средние модели  модели до 100 абонентов и до 22 одновременных вызов, старшая поддерживает до 300 абонентов и 60 одновременных вызовов. Аналоговые, цифровые и GSM интерфейсы подключаются при помощи установки соответствующих модулей на материнскую плату устройства.

На данный момент линейка MyPBX представлена шестью моделями, ниже приведена сравнительная таблица IP АТС

Модель MyPBX Enterprise M1 MyPBX Enterprise M2 Yeastar MyPBX Pro
MyPBX Enterprise M1 MyPBX Enterprise M2 Yeastar MyPBX Pro
Блок питания в комплекте Встроенный Встроенный Встроенный
Порт T1/E1 PRI 1 нет нет
Аналоговые порты (max) 8 8 16
Порты Ethernet 2 2 2
Тип процессора 1000 МГц 1000 МГц 600 МГц
RAM 1000 МБ 1000 МБ 128 МБ
Flash 512 МБ 512 МБ 512 МБ
Пользователи 300 300 100
Одновременные вызовы (max) 60 60 22
Голосовая почта 3000 мин 3000 мин 4000 мин
Передача факсов T.30, T.37, T.38, G.711 T.30, T.37, T.38, G.711 T30, T.37, T.38, G.711
Линии BRI (max) 8 8 8
Линии GSM (max) 4 4 4
Крепление в стойку 1U 1U 1U
Цена 85588,94 руб. 58956,34 руб. 25591,84 руб.
Модель MyPBX Enterprise M1 MyPBX Enterprise M2 Yeastar MyPBX Pro
Модель Yeastar MyPBX E1 Plus Yeastar MyPBX 1600 V4 Yeastar MyPBX 400
Yeastar MyPBX E1 Plus Yeastar MyPBX 1600 V4 Yeastar MyPBX 400
Блок питания в комплекте Встроенный внешний внешний
Порт T1/E1 PRI 1 нет нет
Аналоговые порты (max) 8 16 4
Порты Ethernet 2 2 1
Тип процессора 500 МГц 600 МГц 400 МГц
RAM 128 МБ 128 МБ 64 МБ
Flash 512 МБ 512 МБ 512 МБ
Пользователи 100 100 30
Одновременные вызовы (max) 15 22 8
Голосовая почта 4000 мин 4000 мин 4000 мин
Передача факсов Т.30, Т.37, Т.38, G.711 T.30, T.37, T.38, G.711 T.30, G.711
Линии BRI (max) нет 8 4
Линии GSM (max) нет 4 нет
Крепление в стойку 1U нет нет
Цена 48127,48 руб. 19998,64 руб. 11381,1 руб.
Модель Yeastar MyPBX E1 Plus Yeastar MyPBX 1600 V4 Yeastar MyPBX 400



Возможности АТС

  • Запись разговоров
  • Трансфер вызова
  • Переадресация вызова
  • Парковка вызова
  • Перехват вызова
  • Групповой вызов
  • Маршрутизация вызова
  • Режим ожидания
  • Оповещение (Paging Call)
  • Интерком
  • Конференц-комнаты
  • Режим не беспокоить (DND)
  • Очередь
  • Интерактивный голосовой автоответчик (IVR) с гибкой конфигурацией
  • Музыка в режиме ожидания (Music On Hold)
  • Голосовая почта
  • Быстрый набор
  • Система внешнего доступа к линиям АТС (DISA — Direct Inward System Access)
  • Личный кабинет пользователя (MRI-MyPBX Recording Interface)
  • Отображение статуса абонента (BLF)
  • Autoprovision
  • Доступ к линиям по PIN-коду
  • Записная книга
  • Черный список
  • Детализация звонков (CDR)
  • SIP SMS
  • Поддержка видео

Сетевые характеристики

  • 3 режима работы с сетью: Статический IP,  Динамический IP (DHCP) и PPPoE
  • Межсетевой экран
  • VLAN
  • DDNS
  • QoS
  • DHCP-сервер
  • OpenVPN

VoIP характеристики

Протокол: SIP 2.0 (RFC3261) и IAX2
Транспорт: UDP, TCP, TLS, SRTP
Аудиокодеки: G.711, GSM, SPEEX, G.722, G.726, ADPCM, G.729A
Видеокодеки: H261, H263, H263p, H264, MPEG4
Факс: Т.30, Т.37, Т.38, G.711 Passthrough
Режим DTMF: Inband, RFC2833, SIP INFO

АТС до 30 абонентов

Yeastar MyPBX 400 IP

самая младшая модель в линейке до 30 абонентов, до 8 одновременных вызов.

  • 2 слота для интерфейсных плат
  • До 4 аналоговых портов (FXO/FXS на выбор), используя модули S2 (2 FXS), O2 (2 FXO), SO (FXS и FXO) и B2(BRI) (приобретается отдельно)
  • 1 порт Ethernet

Yeastar MyPBX 400 IP

Yeastar MyPBX 400 IP



АТС до 100 абонентов

Yeastar MyPBX 1600 V4 является аналогом  Yeastar MyPBX Pro, разница в том что Yeastar MyPBX Pro может быть установлена в стойку и имеет внутренний блок питания.

  • 8 слотов для интерфейсных плат
  • До 16 аналоговых портов (FXO/FXS на выбор), используя модули S2 (2 FXS), O2 (2 FXO) и SO (FXS и FXO)(приобретается отдельно)
  • До 4 GSM-каналов (GSM 850/900/1800/1900), используя модули GSM(приобретается отдельно)
  • 2 порта Ethernet (WAN/LAN)



Yeastar MyPBX 1600 V4



Yeastar MyPBX Pro





Yeastar MyPBX Pro

Yeastar MyPBX E1 Plus поддерживает до 100 пользователей, имеет встроенный цифровой контроллер E1 и поддерживает до 15 одновременных разговоров.

  • 1 порт E1/T1/J1 (Поддержка PRI, MFC R2, SS7)
  • 4 слота для интерфейсных плат
  • До 8 аналоговых портов (FXO/FXS на выбор). В IP-АТС подключаются модули S2 (2 FXS), O2 (2 FXO) и SO (FXS и FXO) (приобретается отдельно)
  • 2 порта Ethernet(WAN и LAN)
  • RS232 (Console)

Yeastar MyPBX E1 Plus



До 300 абонентов

MyPBX Enterprise M1 и MyPBX Enterprise M2 различаются тем, что модель М1 имеет уже установленный контроллер потока E1. Важной особенностью данных моделей АТС является возможность записи разговоров на в 2.5 дюймовый жесткий диск SATA который подключается к материнской плате и приобретается отдельно. Обе  модели поддерживают до 300 пользователей и до 60 одновременных разговоров. Для охлаждения устройства на на корпусе имеется вентилятор! На сайте производителя не удалось найти инструкции для АТС поэтому как реализована запись и прослушивание  разговоров посмотреть не удалось.

  • 8 слота для интерфейсных плат
  • До 8 аналоговых портов (FXO/FXS) используя модули S2 (2 FXS), O2 (2 FXO) и SO (FXS и FXO)
  • До 4 GSM-портов (Quad-Band GSM/GPRS850/900/1800/1900MHz) используя модули GSM
  • Возможна установка жесткого диска(приобретается отдельно)
  • USB: 1 (USB 2.0)
  • 2 порта Ethernet(WAN и LAN)
  • RS232: 1 (Console порт)

MyPBX Enterprise M1









MyPBX 1600 является представителем линейки гибридных IP АТС, те IP АТС позволяющих подключиться абонентам не только через VoIP(протоколы SIP и IAX ), а так же аналоговые(FXS и FXO) линии, цифровые (DSS1 PRI, BRI) линии и сотовые сети GSM.

Интерфейсные платы

Для АТС существует 5 видов плат которые приобретаются отдельно, за исключением моделей Yeastar MyPBX E1 Plus и MyPBX Enterprise M1 в которых уже имеется встроенный контроллер E1.

Сводная таблица интерфейсов представлена ниже:

Модель Yeastar O2 Yeastar S2 Yeastar SO Yeastar GSM Yeastar B2
Yeastar O2 Yeastar S2 Yeastar SO Yeastar GSM Yeastar B2
Линии FXS 2 1
Линии FXO 2 1
Линии BRI (max) 2
Линии GSM (max) 1
Цена 2503,96 руб. 2503,96 руб. 2909,88 руб. 6113,58 руб. 6113,58 руб.



Интерфейсные платы устанавливаются непосредственно на материнскую плату АТС, для этого необходимо открутить винты и снять верхнюю панель.



Установка интерфейсной платы



Рассмотрим АТС ближне на примере Yeastar MyPBX 1600 V4

Внешний вид и упаковка:

Упаковка и внешний вид Yeastar MyPBX 1600 V4

Упаковка и внешний вид Yeastar MyPBX 1600 V4

Упаковка и внешний вид Yeastar MyPBX 1600 V4

Упаковка и внешний вид Yeastar MyPBX 1600 V4

Упаковка и внешний вид Yeastar MyPBX 1600 V4

Упаковка и внешний вид Yeastar MyPBX 1600 V4

Отмечу, что инструкция на русском языке очень подробная.

Web-интерфейс

Преднастроенный IP адрес  LAN порта 192.168.5.150

Веб-интерфейс русифицирован, доступен выбор из нескольких языков.



Веб-интерфейс Yeastar MyPBX



Логин:admin
пароль password

Окно информации об устройстве:

Yeastar MyPBX  Статус Линий

IP АТС поддерживает автоматическую конфигурацию некоторых IP телефонов, настройка конфигурации в блоке меню“Базовые настройки”  Auto Provision

Помимо “родных” телефонов Yealink поддерживаются следующие производители:

Snom

Polycom

Aastra

и Cisco, модели: 7940 и 7960 – которые давно сняты с производства.

но в инструкции почему-то написано следующее:

Примечание: в настоящий момент данная функция работает только с телефонами Yealink.

При подключении телефона Yearlink T28, он IP АТС “увидела его”, он появился в списке Найденные телефоны

Yeastar MyPBX  AutoProvision

Далее, настроить выбранный телефон, привязать его к созданному номеру телефона:

Yeastar MyPBX  AutoProvision

Для телефонов Yealink существуют отдельные дополнительные настройки:

Yeastar MyPBX  AutoProvision

Меню “Статус линий” отображает состояние внутренних номеров и внешних транков в реальном времени:
Yeastar MyPBX  Статус Линий

Блок меню “Базовые настройки”

Меню “Номера”

Yeastar MyPBX  Меню Номера

Здесь можно добавить номер(SIP, IAX или FXS –если установлен соответствующий номер) или группу номеров, для экономии времени)

Yeastar MyPBX  Меню Номера

Меню “Внешние линии”, здесь можно добавить различные типы линий, FXS линии(Аналоговые линии), GSM/UMTS-линии – появляются если установлены соответствующие модули.
Yeastar MyPBX  Меню Внешние Линии

VoIP-линии- это абонентские линии SIP(аналог обычной абонентской линии):
Yeastar MyPBX  Меню Редактирование VoIP-линий

VoIP-каналы – это SIP-транки (аналог потока E1)

Yeastar MyPBX  Меню Редактирование VoIP-канала



Меню “Исходящие маршруты”, позволяет работать с Б номерами, и маршрутизировать на основании маски Б номера:

Yeastar MyPBX  Меню Исходящие маршруты



Yeastar MyPBX  Меню Редактирование Исходящие маршруты



Блок “Настройка входящих маршрутов”:

Меню “IVR”

Yeastar MyPBX  Меню IVR



Yeastar MyPBX  Меню IVR

Меню “Очередь”

Yeastar MyPBX  Меню Очередь

Yeastar MyPBX  Меню Очередь

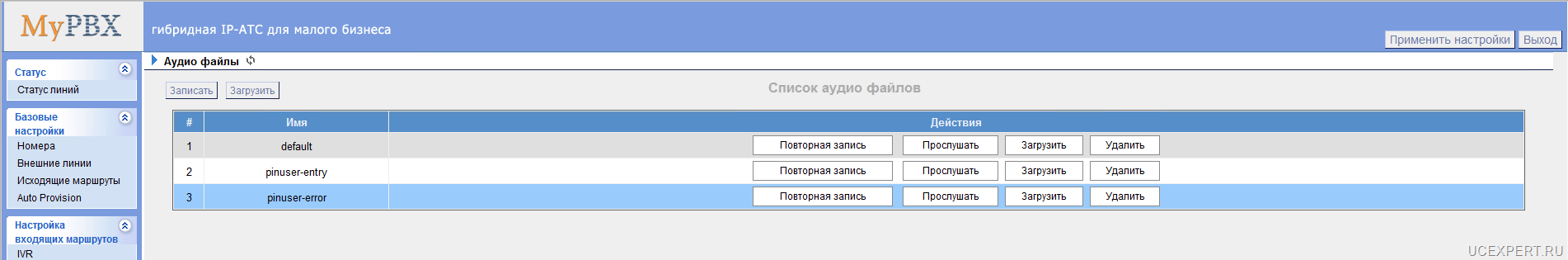

Меню “Аудиофайлы”

Yeastar MyPBX  Меню Аудиофайлы

Меню “Группы”
Yeastar MyPBX  Меню Группы

Yeastar MyPBX  Меню Группы

Меню “Входящие маршруты”:

Yeastar MyPBX  Меню Входящие Маршруты

Yeastar MyPBX  Меню Входящие Маршруты



Меню “Режимы работы” – обработка входящих вызовов в зависимости от времени дня и ночи:

Yeastar MyPBX  Меню Режимы Работы

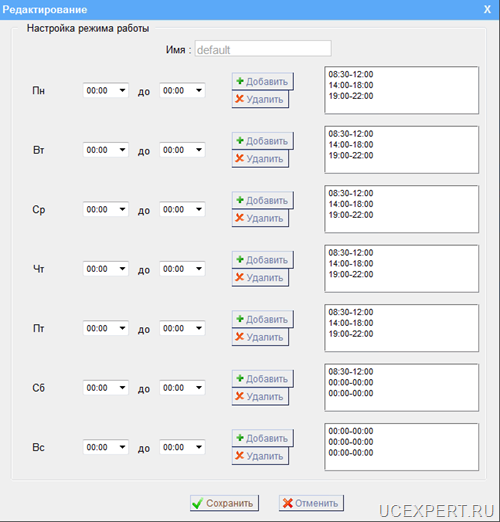

Вот так выглядит расписание:

Yeastar MyPBX  Меню Режимы Работы Расписание

В меню «Режим работы» есть раздел для настройки конкретных выходных и праздничных дней. С помощью данного раздела можно создать расписание государственных и корпоративных праздничных дней.

Меню “Настройка функций” – здесь можно перенастроить стандартные коды доступа к ДВО:

Yeastar MyPBX  Меню Настройка Функций

Меню  “Настройки SIP протокола”, обращаю внимание: “Если Вы хотите использовать кодек G.729, Вам необходимо ввести лицензию.” Лицензия на кодек G.729 требуется в случае, если ведется перекодирование голосового трафика. В тех же случаях когда провайдер IP-телефонии поддерживает работу по кодеку G.729 лицензия на данный кодек не требуется.



Yeastar MyPBX  Меню Настройка SIP-протокола



В настройках меню “IAX-настройки” к сожалению нельзя выключить этот протокол. Иногда администраторы IP АТС забывают о его существовании(как и о других открытых портах, например порт SIP 5060 открыт для всех) и не настраивают сетевой фильтр, существенно повышая вероятность взлома в случае если IP АТС назначен внешний(публичный) IP адрес. По умолчанию сетевой фильтр станции Yeastar включен, но не блокирует порты протокола IAX, так как подразумевается, что АТС будет работать за NAT. Тем не менее, если требуется работа АТС на реальном(публичном) IP адресе, то при включении функции сетевого фильтра «Запретить все» автоматически блокируются все порты, кроме тех, что указал администратор как «Разрешить». Т.е. порты IAX будут автоматически заблокированы, если администратор про них забыл или не знал.

Меню “Оповещение и интерком”

Функции оповещения и интеркома должны поддерживаться непосредственно самими телефонами. Функции предназначены для немедленного соединения с абонентами по громкой связи с обратной связью (интерком) или без (оповещение). Полностью поддерживаются телефонами Yealink/IPmatika серии SIP-Т3х, SIP-T2x, SIP-T10T, SIP-T9CM.






Блок меню “Сетевые настройки”

Устройство имеет два порта- WAN и LAN интерфейсы.
Настройки достаточно простые и понятные. На LAN интерфейсе можно включить DHCP сервер, это полезно для автоматического конфигурирования телефонов.

Меню “LAN”

Yeastar MyPBX  Меню LAN

Обращаю внимание что здесь можно включить доступ на устройство по SSH.

Меню “WAN”



Yeastar MyPBX  Меню WAN



Меню “Межсетевой экран”

Настраивается достаточно просто, рекомендую тщательно его настроить с политикой запретить все и открыть только то что нужно.

Yeastar MyPBX  Меню Межсетевой экран



Меню “DHCP-сервер”

Yeastar MyPBX  Меню DHCP-сервер

Меню “VLAN”

На порты WAN и LAN можно назначить до двух интерфейсов VLAN:

Yeastar MyPBX  Меню VLAN



Блок дополнительные настройки

Меню Архив

Архивирование предназначено для оптимизации хранения данных на диске MyPBX. После настройки параметров, MyPBX будет искать и перемещать конфигурационные файлы в указанное место (в сетевую папку) каждые полчаса. Будут переноситься так же файлы голосовой почты и записей разговоров с истекшим сроком давности. Файлы отчетов о звонках *.CDR для переноса должны быть размером более 8мб.

Меню “Резервное копирование”

Можно создавать и загружать резервные копии  текущей конфигурации MyPBX. После сохранения загрузка выполняется через веб-браузер.

Блок “Отчеты”

Меню “История звонков” –CDR записи о вызовах

Yeastar MyPBX  Меню История звонков



Меню “Системные журналы”

Есть возможность включения следующих системных журналов для отладки и поиска проблема:

  • Система
  • Ошибки
  • Сигнализация
  • Изменения

Затем загружать и просматривать выбранные журналы используя веб- браузер.

Веб интерфейс пользователя

У каждого пользователя IP АТС есть свой личный веб кабинет, доступ в который можно получить при помощи веб браузера используя свой номер телефона и PIN-код голосовой почты.

например

login:500

password:500

Yeastar MyPBX  Веб интрфейс пользователя

Меню “Голосовая почта”
Здесь можно прослушать, удалить и переместить записи голосовой почты.
Меню Записи разговоров

Здесь находятся сохраненные записи разговоров данного абонента.Разговор можно загрузить, прослушать или удалить.
Активация записи с линии включается старкодом *1 во время разговора.

Yeastar MyPBX  Веб интрфейс пользователя Голосовая почта

Меню “Голосовая почта(настройки голосовой почты)”

Здесь можно включить или отключить голосовую почту, а так же задать дополнительные настройки.

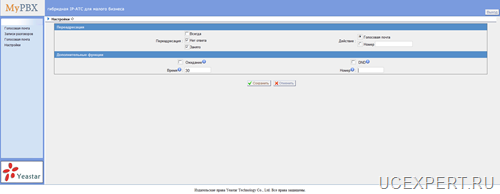

Меню “Настройки”

Здесь настраивается условная и безусловная переадресация, ожидание второго вызова (Call waiting), таймаут входящего вызова, режим “Не беспокоить”

Yeastar MyPBX  Веб интрфейс пользователя Настройки

Плюсы:

  • Наличие модулей расширения
  • Большой модельный ряд
  • Поддержка E1
  • Личный кабинет для пользователей
  • Простой и понятный интерфейс (на базе AsteriskNOW)
  • Легкость настройки
  • Подробная документация на русском языке

минусы:

  • Немного завышенная цена
  • Отсутствует поддержка транскодинга(перекодировки) в кодек g.729 (его поддержку можно включить загрузив отдельно купленную лицензию). Если транскодинг не требуется, то есть входящее и исходящее плечо вызова использует g.729 кодек проблем не возникнет.
